拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器

Vallière
12 11 月, 2018拆解
苹果从新推出iPhone7系列开始,就取消了3.5mm耳机孔,用Lightning接口取代音频线路输出功能,这个看来也是趋势,安卓手机有几款也是直接用USB Type-C的接口解决音频、充电问题的。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
Lightning耳机的接口最大的不便不能同时听歌充电,只能转而求其次使用无线耳机或者转接头,这也使得传统的3.5接口耳机不能直接使用在iPhone 7和后续机型上面,但是在iPhone 7到iPhone X都随机有配送一条Lightning转3.5短线,得以使用旧款耳机,或者第三方的耳机。
在近期,苹果在新iPad Pro上取消了3.5mm耳机孔和Lightning接口,改为USB Type-C接口。这个接口既可以充电,又可以传输数据,更为特别的地方是它还可以进行数字音频输出,所以新iPad Pro附带了一款USB-C转3.5毫米耳机插孔转换器,并且这款转换器也有单品零售版本。
下面我爱音频网带领大家来看看这两款线在外观上有何不一样。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
将USB-C转3.5毫米耳机插孔转换器与Lightning接口转换器放在一起,可以看到两者非常相似。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
Lightning与USB-C两种接口的大小存在明显不同,USB-C在尺寸上要更宽、更长。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
Lightning接口与USB-C接口形状对比。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
两个3.5mm耳机孔的大小、长短趋于一致。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
3.5mm耳机孔大小对比。
为了方便记忆,我们先通过表格来展示一下,看看苹果公司近期产品的接口使用情况。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
可以看到基本上近期推出的电脑产品和最新的iPad都使用了USB-C接口,而手机和旧款iPad使用Lightning接口。这款线在苹果自家产品中的适用范围还是挺广的,不过不知道它们在音质、推力等性能上会不会有太大的差异呢?我爱音频网将通过拆解与大家揭晓。
一、Lightning、USB-C to 3.5mm转接线外观赏析
1、Lightning to Headphone Jack Adapter外观赏析

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
据我爱音频网对比,Lightning to 3.5mm转接头,约10cm,与一般名片长度差不多。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
3.5mm接口部分。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
据我爱音频网测量,Apple苹果Lightning to 3.5mm Audio转接线的线径为2mm。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
Lightning转3.5mm线,插头表面光滑。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
中间线有镭射雕字,中国制造,型号A1749。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
据我爱音频网分析,Lightning位置可以磁吸,圆口不吸。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
跟充电是一样的接口。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
3.5mm接口特写。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
3.5mm插座内孔,据我爱音频网分析,内部为铜镀镍接触点,接上3.5mm接口的耳机段落感不错。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
iPhone 7开始取消了机身的3.5mm音频接口,附送了Lightning 转3.5mm转接线和Lightning EarPods耳机。

2、USB-C to Headphone Jack Adapter外观赏析

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

包装正面是转接线的渲染图,上方是产品名称:USB-C to Headphone Jack转接线,苹果官网的名称为USB-C转3.5毫米耳机插孔转换器。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

包装背面是USB-C to Headphone Jack转接线的英语、法语、德语、意大利语、西班牙语和日本语。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

包装清单:用户手册及保修、1个USB-C转3.5毫米耳机插孔转换器。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

乍一看非常像之前的Lightning转接线,同样是内嵌在纸质托盘里面。出于对环保的考虑,产品包装都以纸质为主。



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

USB-C转3.5毫米耳机插孔转换器整体特写,在线材上面印有型号A2049,线材质地柔软与EarPods有线耳机相似。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

这个USB-C接口并不是满pin的USB-C。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

3.5mm耳机孔特写。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

连接到MacBook Pro上使用。

二、Lightning、USB-C to 3.5mm转接线拆解



1、Lightning to Headphone Jack Adapter拆解



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

Lightning转3.5mm线,插头表面光滑。



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
把Lightning头拆开。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
里面是金属罩。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
另外一面,两面都是5个焊点,焊点工艺很结实很细致,苹果风格,这么发现还有一行字。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
微距拍近一点,清晰地看见 DLC63572YX5HDPWAP 一行字。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
金属罩打开,里面是灌胶固定,硬胶。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
据我爱音频网拆解,发现这不是普通的转接头,全部拆开以后看到有PCB,多个芯片。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
芯片上面都有一层胶水。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
很小的PCB集成了多个元件。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
另外一面,隐约看到一个比较大的芯片。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
这个是焊接到PCB上面的很多根线。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
刮掉胶水,芯片不是很看得清。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
换个角度,黑色的是11G   右下6YF 。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
另外一面的大芯片是 338S00140 / A0QK1623 // TW
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
芯片是闪亮的。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
这个位置可以看得很清楚上面的字,据我我爱音频网分析,「33xxxxxxx」编号晶片向来是 CirrusLogic 为 iPhone 而设计的。採用的是高集成度的单芯片,一个芯片內已包含 Apple encryption、USB Controller 及 Codec,所以这一芯片负责数模转换等主要功能。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
3.5mm这头, 剪开套管,多根线材焊接在里面。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
另外一个角度。
拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
Lightning转3.5 全部拆解。



2、USB-C to Headphone Jack Adapter拆解



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

USB-C转3.5毫米耳机插孔转换器整体特写,在线材上面印有型号A2049,线材质地柔软与EarPods有线耳机相似。



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

开始拆解,USB-C头焊接非常牢固,密集点焊,我们把USB-C头拆开。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

里面是金属罩,拆开金属罩,可以看到一块PCB。



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

导线焊接到PCB之后再用胶封,做工精细。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

PCB正面特写,胶封的一块大芯片。



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

PCB背面特写,阻容和电感元件。



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

简单清理PCB上的一层胶之后,看到一块闪亮的芯片。



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

Cirrus Logic 凌云逻辑,46L06-CWZR,这是一颗高集成度的芯片,里面包含了USB Controller ,DAC和耳机放大器等功能,所以这根转接线可以看作一个完整的USB声卡。



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

切掉导线,可以看到尾端有多颗电容。



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

导线特写。

拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网

剪开3.5mm插座这边的套管和插座,可以看到多根线材被焊接在插座端子上。



拆解对比:Apple苹果 Lightning与USB-C to 3.5mm转换器-我爱音频网
我爱音频网采用1元硬币进行大小对比,可以看到整个插头组件非常小。

三、我爱音频网拆解总结

1、两款转接线都采用了Cirrus Logic 凌云逻辑的音频芯片,内置DAC和耳机放大器等功能,不同之处是MFi芯片与USB控制器等地方;
2、两款线的做工都非常优秀,输入端插头采用金属罩包裹密集点焊,强度有保证,内部使用了胶水封闭;
3、在3.5mm插头的一端,没有太大差异。

赞(32) 收藏(0)
小米AirDots青春版体验:轻松召唤小爱同学的高性价比智能耳机
上一篇

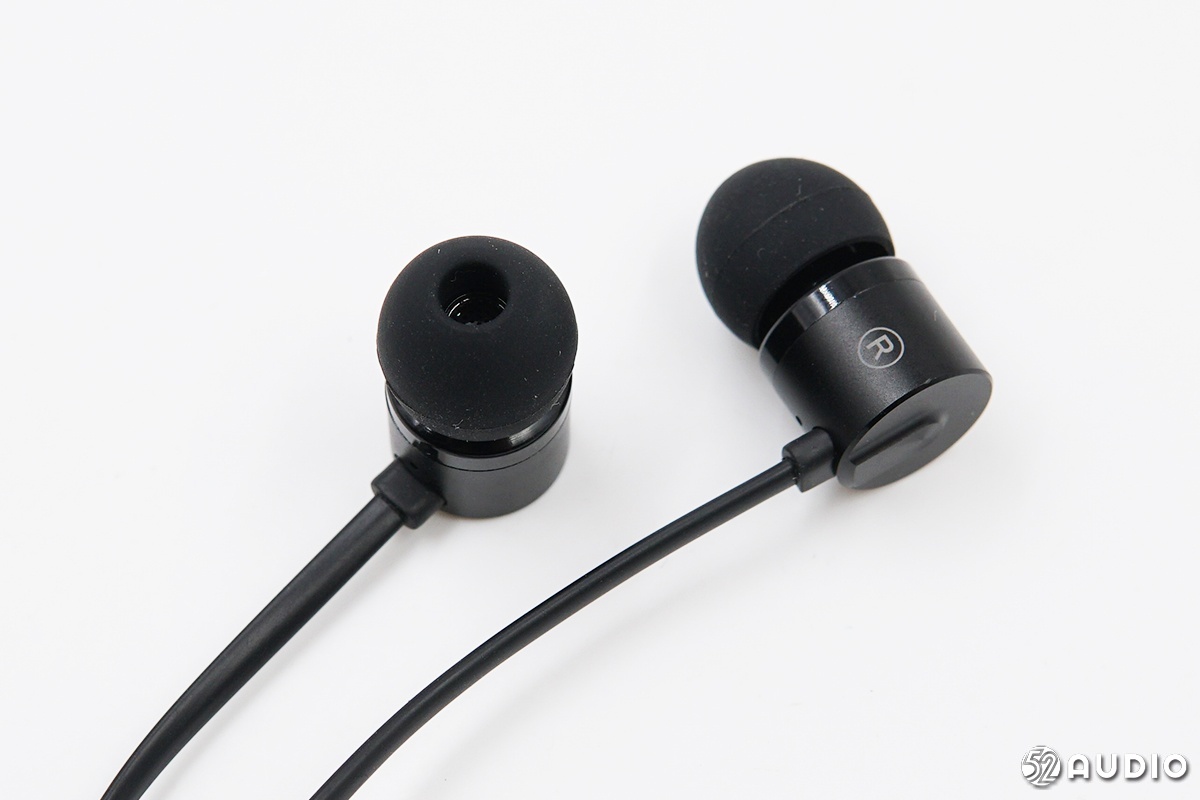

拆解报告:一加银耳2T USB-C数字接口耳机
