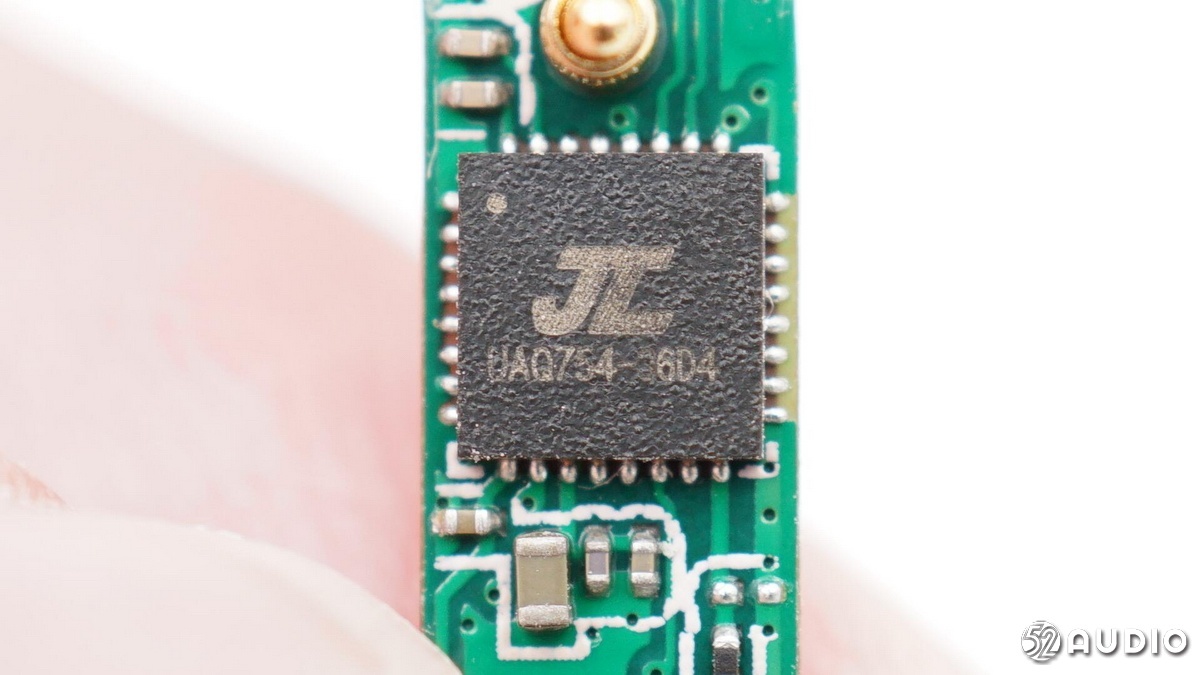

我爱音频网近期拆解了联想最新发布的thinkplus TrackPods真无线蓝牙耳机,它采用了杰理的蓝牙5.0芯片,扬声器尺寸13mm,支持触控;充电盒采用Type-C充电接口,耳机和充电盒采用ThinkPad经典的设计元素,是一款定位入门级的TWS耳机。

经拆解发现,联想thinkplus TrackPods真无线蓝牙耳机充电盒采用了微源半导体的LP7802A六合一充电仓专用IC,无需MCU电路极简,下面一起来了解一下这颗电源管理芯片吧~

联想thinkplus TrackPods真无线蓝牙耳机与充电盒外观展示。

充电盒电路一览,USB-C接口输入电源,采用微源LP7802A充电盒单芯片解决方案,支持高达30V 过压保护,支持1A线性充电、同步整流升压放电,支持霍尔开关,充满截止电流可调至1mA,左右耳独立识别独立充电,整仓无需MCU极简设计;充电盒采用软包电池,容量300mAh,电池保护板采用了鑫飞宏的锂电池保护IC和N-MOS管。

电池和主板另一侧特写,只有Pogo Pin和电池导线的焊点。

单芯片搞定充电盒方案,联想thinkplus TrackPods采用了LPS微源半导体LP7802A,是一款支持1A线性充电、同步整流升压放电、负载识别、控制、状态指示、双通道独立放电功能的六合一单芯片解决方案。

微源LP7802A是一款支持双通道充电状态独立输出,六合一充电仓专用芯片,输入端内置符合车规级标准的30V 过压保护,待机功耗低至23uA,支持霍尔开关,充满截止电流可调至1mA,左右耳独立识别独立充电,整仓无需MCU极简设计,SSOP16封装节省面积,让TWS充电盒的设计省时又省心。

微源半导体LP7802A详细资料。

据我爱音频网拆解了解到,目前已有漫步者JLab小米摩托罗拉OPPOQCY荣耀亲选声氏Earbuds等知名品牌的TWS耳机充电仓都大量采用了微源的方案。

微源更多最新TWS电源物料表如图所示。
